更多材料問題，歡迎點擊右側(cè)咨詢窗口與客服在線溝通，或與我們銷售代表聯(lián)系。材料的特性

　　1.2738鋼是德國預(yù)硬塑料模具鋼,真空脫氣及ERS中熔1.2738對應(yīng)牌號,鋼質(zhì)純凈,在厚度≥500mm時，硬度仍然均勻，硫含量及氣體含量極低（w(S)≤0.005%）,鏡面拋光性能出色，蝕紋加工性，EDM火花加工性能良好，預(yù)硬狀態(tài)供貨特種鋼2738元素，不需再熱處理可直接刻模加工，具備優(yōu)良的可加工性，易切削拋光，去應(yīng)力退火及表層氮化處理，尺寸及硬度變化甚微。

　　預(yù)硬及回火態(tài)，硬度HBW、HBW。

　　該鋼典型化學(xué)成分（質(zhì)量分?jǐn)?shù)）：C0.37%、Mn1.1%、Cr2.0%、Ni0.5%、Mo0.4%、S＜0.006%。

　　參考對應(yīng)牌號

　　中國GB標(biāo)準(zhǔn)牌號3Cr2NiMo、美國AISI標(biāo)準(zhǔn)牌號P20MODIFIED、P20+Ni、瑞典********標(biāo)準(zhǔn)牌號IMPAXHIHARD、德國DIN標(biāo)準(zhǔn)牌號1.2738、瑞典***（*****）標(biāo)準(zhǔn)牌號718HH。

　　熱加工規(guī)范

　　開始溫度1050℃，終止溫度850℃，爐冷。

　　預(yù)熱溫度℃2738模仁材料，保溫24h，再升到℃，保溫≥2h，油冷卻至50100℃，再空冷，硬度5053HRC，為防止淬火開裂應(yīng)立即回火處理。

　　1）適合要求高光整度的模具。

　　2）該鋼氮化后的表層硬度可達到HV，制品數(shù)量可達到100萬模次以上。

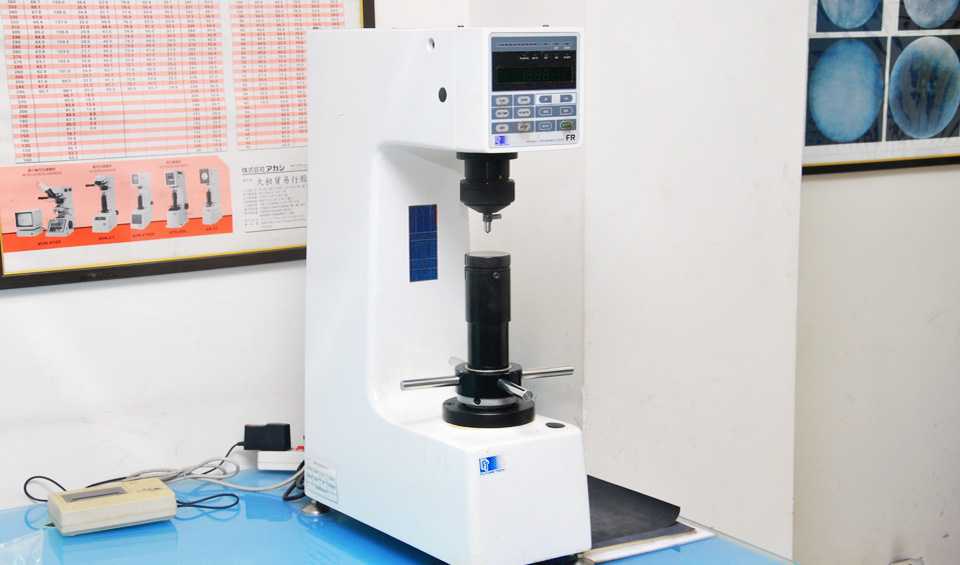

　　蘇州東锜在生產(chǎn)過程中，各工序操作人員均要求進行嚴(yán)格的自檢、互檢，同時IPQC也不斷在現(xiàn)場進行抽檢，發(fā)現(xiàn)問題及時處理，在出貨時，OQC再次進行嚴(yán)格的探傷、硬度、尺寸檢測，確保產(chǎn)品在出貨時，均能符合客戶要求，到達客戶手中的產(chǎn)品“零”投訴。

本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報，一經(jīng)查實，本站將立刻刪除。

上一篇：SKD61塑料**模具鋼材 下一篇：8407壽命產(chǎn)品淬火硬度
